安全工学/原子力学

福島原発事故から学ぶ「工学としての安全研究」
~安心のための徹底した対策が事故の原因?


笠原直人先生 東京大学 大学院工学系研究科 原子力国際専攻

第2回 電源喪失で崩壊熱放出ができず、大事故に
~なぜ手動開閉バルブがなかったのか



みなさんには正しい知識を持っていただきたいと思います。整理すると、原子力発電所の事故を防ぐしくみに「原子炉を止める」、「崩壊熱を冷やす」、「放射性物質を炉に閉じ込める」という3つがあります。

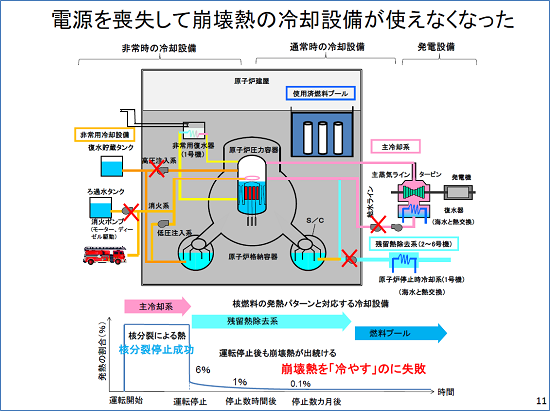

地震発生直後、制御棒を挿入することで、原子炉は緊急停止することはできました。「止める」ことには成功したのです。ところが約1時間後、津波が海側の防波堤を越え、タービン建屋に到達、地下の配電盤が海水に浸かってしまいました。一番致命的だったのは全電源を喪失したことです。その結果、崩壊熱の冷却ポンプが使えなくなってしまった。これが福島事故の最も直接の原因です。

そのために「冷やす」ことができなくなり、さらに放射性物質を「閉じ込める」ことに失敗しました。特に、報道でも騒がれたのは、ヨウ素とセシウム。これは、水に溶けるし揮発しやすい。つまり最も外に出てきやすいのです。

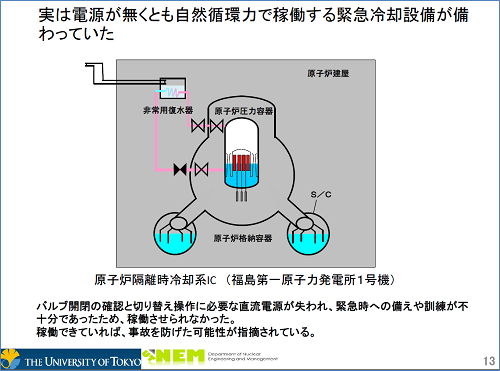

しかし実は福島原子力発電所には、電気はなくても動かせる緊急用の冷却装置があったのです。1号機に設置されているものは原子炉隔離時冷却系といいます。通称、IC弁またはイソコン。NHKのニュースでも何度か言っていたので、覚えている方もおられるでしょう。

この装置はこんなしくみです。建屋の階上の高い位置にプールが備え付けられていて、原子炉から熱い蒸気の上昇してくるラインと、下へ降りるラインがつながっています。水は温まると膨張して軽くなりどんどん上の方に上がり、逆に冷たい水は重いため下がります。この原理を利用して、上昇した熱い蒸気をプールで冷やすと勝手に下がり、自然循環力でぐるぐると回るのです。このような力は馬鹿にならないもので、電源はなくても、崩壊熱を除去するくらいのことはできるんです。


では、なぜこの自然循環装置は作動しなかったのか。このラインは、普段は原子炉の中の物質を外に出さないようにバルブで閉まっています。実はこの開閉に電源が必要なのです。しかも、バルブが閉まっているかどうかは、中央制御室の点灯ランプで作業員が判断するしかない。このため、バルブが閉まっており装置が稼働してないにも関わらず、運転員はこのことに気づきませんでした。

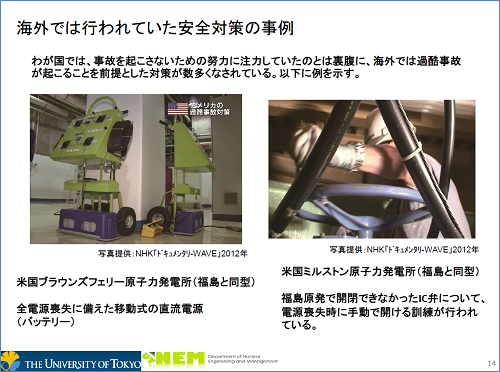

海外の原子力発電所では、手動で開閉できるバルブを備えているところもあります。また普段からバルブを回す訓練もしています。それを考えると、福島事故は事故が起こってしまったときの備えが不十分だったと考えざるを得ないのです。
